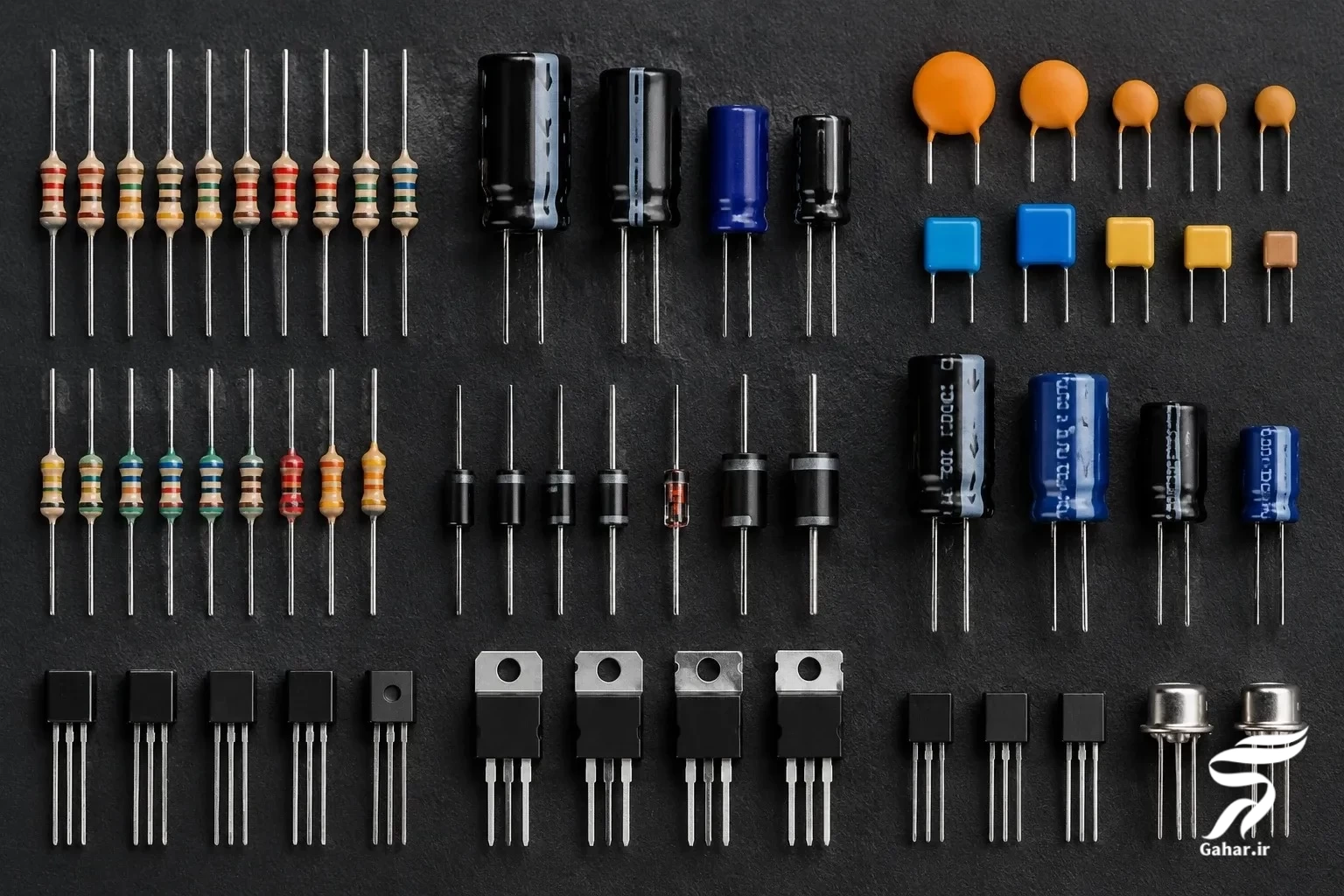

مقاومت، خازن، دیود یا ترانزیستور؟ هرکدام چه نقشی در مدار دارند؟

در دنیای الکترونیک، قطعات کوچکی وجود دارند که با وجود ابعاد محدود، نقش مهمی در عملکرد دستگاه‌ها و مدارهای الکتریکی ایفا می‌کنند. مقاومت، خازن، دیود و ترانزیستور از جمله قطعات پایه‌ای هستند که تقریباً در بسیاری از مدارهای الکترونیکی، از وسایل خانگی گرفته تا تجهیزات صنعتی و پروژه‌های هوشمند، مورد استفاده قرار می‌گیرند.

شناخت این قطعات و تفاوت عملکرد آن‌ها به شما کمک می‌کند هنگام طراحی مدار، تعمیر تجهیزات یا ساخت پروژه‌های الکترونیکی، انتخاب دقیق‌تری داشته باشید. هرکدام از این قطعات وظیفه مشخصی دارند و استفاده نادرست از آن‌ها می‌تواند باعث اختلال در عملکرد مدار یا آسیب دیدن سایر اجزا شود.

مقاومت چیست و چه وظیفه‌ای در مدار دارد؟

مقاومت یکی از ابتدایی‌ترین و پرکاربردترین قطعات الکترونیکی است که وظیفه اصلی آن محدود کردن جریان الکتریکی و ایجاد افت ولتاژ در مدار است. این قطعه در برابر عبور جریان مقاومت ایجاد می‌کند و به همین دلیل می‌توان از آن برای کنترل شرایط کاری سایر قطعات استفاده کرد.

برای مثال، در مداری که یک LED به منبع تغذیه متصل شده است، عبور جریان بیش از حد می‌تواند به LED آسیب برساند. قرار دادن یک مقاومت مناسب در مسیر جریان، مقدار عبوری را محدود می‌کند و به محافظت از قطعه کمک خواهد کرد.

هنگام انتخاب مقاومت به چه مشخصاتی توجه کنیم؟

مقدار مقاومت که با واحد اهم اندازه‌گیری می‌شود، یکی از مهم‌ترین مشخصات این قطعه است. علاوه بر آن، توان قابل تحمل مقاومت نیز اهمیت زیادی دارد. اگر توان مصرفی مدار از توان نامی مقاومت بیشتر باشد، قطعه بیش از اندازه گرم می‌شود و احتمال خرابی آن افزایش پیدا می‌کند.

تلرانس یا درصد خطای مقاومت نیز مشخص می‌کند مقدار واقعی آن تا چه اندازه می‌تواند با مقدار درج‌شده تفاوت داشته باشد. در مدارهای حساس، انتخاب مقاومت با تلرانس پایین‌تر می‌تواند به دقت عملکرد کمک کند. هنگام خرید مقاومت با بهترین قیمت، بهتر است علاوه بر هزینه، به توان، تلرانس، نوع بسته‌بندی و کیفیت ساخت توجه کنید. انتخاب قطعه متناسب با نیاز مدار، از تعویض زودهنگام و بروز مشکلات فنی جلوگیری خواهد کرد.

انواع خازن و تفاوت کاربرد آن‌ها

خازن‌ها از نظر جنس دی‌الکتریک، ظرفیت، ولتاژ کاری و ساختار به انواع مختلفی تقسیم می‌شوند. شناخت تفاوت این قطعات برای انتخاب مناسب در پروژه‌های الکترونیکی اهمیت دارد. خازن الکترولیتی معمولاً ظرفیت بالایی دارد و در بخش‌های تغذیه برای صاف کردن ولتاژ و کاهش ریپل استفاده می‌شود. بسیاری از این خازن‌ها قطب‌دار هستند؛ بنابراین هنگام نصب باید پایه مثبت و منفی آن‌ها به‌درستی به مدار متصل شود. خازن سرامیکی در ابعاد کوچک تولید می‌شود و به دلیل ویژگی‌های مناسب در فرکانس‌های بالا، در مدارهای دیجیتال و مخابراتی کاربرد دارد. این خازن‌ها معمولاً برای حذف نویز و ایجاد مسیر مناسب برای سیگنال‌های فرکانس بالا استفاده می‌شوند.

خازن فیلم نیز در کاربردهایی مانند مدارهای صوتی، فیلترها و برخی مدارهای قدرت مورد استفاده قرار می‌گیرد. ویژگی‌های الکتریکی مناسب و پایداری ظرفیت، از دلایل کاربرد این گروه در مدارهای مختلف است. در میان انواع خازن، انتخاب ظرفیت مناسب اهمیت زیادی دارد. ظرفیت خازن با واحد فاراد و معمولاً با واحدهای کوچک‌تر مانند میکروفاراد و نانوفاراد بیان می‌شود. همچنین ولتاژ کاری خازن باید با شرایط مدار سازگار باشد؛ استفاده از خازنی با ولتاژ نامی پایین‌تر از ولتاژ واقعی مدار می‌تواند خطرناک باشد.

دیود چیست و چه نقشی در عبور جریان دارد؟

دیود یکی از قطعات نیمه‌رسانا است که در شرایط معمول، جریان را عمدتاً در یک جهت عبور می‌دهد و در جهت مخالف مانع عبور آن می‌شود. همین ویژگی باعث شده است که دیود در یکسوسازی، محافظت از مدار و پردازش سیگنال کاربرد فراوانی داشته باشد.

یکی از نمونه‌های رایج استفاده از دیود، مدار یکسوساز است. در منابع تغذیه‌ای که برق متناوب باید به برق مستقیم تبدیل شود، دیودها با هدایت جریان در جهت مشخص، به تبدیل شکل موج کمک می‌کنند. پس از یکسوسازی، معمولاً از خازن و سایر بخش‌های مدار برای کاهش نوسانات و تنظیم ولتاژ استفاده می‌شود.

انواع دیود و کاربردهای آن‌ها

دیود معمولی یا یکسوساز برای عبور جریان در یک جهت و تبدیل برق متناوب به مستقیم استفاده می‌شود. این دیودها در منابع تغذیه، شارژرها و بسیاری از مدارهای الکترونیکی حضور دارند.

دیود زنر نوع دیگری از دیود است که در ناحیه شکست معکوس و در شرایط طراحی‌شده می‌تواند برای تثبیت یا محدودسازی ولتاژ به کار رود. از این قطعه در مدارهای مرجع ولتاژ و برخی مدارهای حفاظتی استفاده می‌شود.

LED یا دیود نورافشان نیز با عبور جریان در جهت مستقیم، نور تولید می‌کند. این قطعه علاوه بر روشنایی و نمایش وضعیت، در نمایشگرها و تجهیزات کنترلی کاربرد دارد.

دیود شاتکی به دلیل افت ولتاژ مستقیم نسبتاً پایین و سرعت کلیدزنی مناسب، در برخی منابع تغذیه سوئیچینگ و مدارهای فرکانس بالا استفاده می‌شود.

نکات مهم در انتخاب دیود

در انتخاب دیود باید حداکثر جریان مستقیم، ولتاژ معکوس قابل تحمل، افت ولتاژ مستقیم و سرعت بازیابی آن را در نظر گرفت. برای مثال، دیودی که در یک مدار کم‌مصرف عملکرد مناسبی دارد، لزوماً برای یک منبع تغذیه با جریان بالا مناسب نیست.

همچنین قطبیت دیود باید مطابق نقشه مدار رعایت شود. اتصال معکوس یا استفاده از قطعه‌ای با مشخصات نامناسب ممکن است مانع عملکرد صحیح مدار شود. اگر قصد خرید دیود با کیفیت را دارید، بهتر است مشخصات فنی قطعه را با نیاز واقعی پروژه تطبیق دهید و صرفاً بر اساس ظاهر یا ابعاد آن تصمیم نگیرید.

ترانزیستور چیست و چگونه جریان را کنترل می‌کند؟

ترانزیستور یکی از مهم‌ترین قطعات نیمه‌رسانای الکترونیک است که برای تقویت سیگنال یا کنترل جریان الکتریکی مورد استفاده قرار می‌گیرد. این قطعه در بسیاری از دستگاه‌های امروزی، از مدارهای ساده کنترلی تا پردازنده‌ها و تجهیزات ارتباطی، نقش اساسی دارد. یکی از کاربردهای مهم ترانزیستور، استفاده از آن به‌عنوان کلید الکترونیکی است. در این حالت، یک سیگنال کنترلی کوچک می‌تواند وضعیت عبور جریان در مسیر اصلی را تغییر دهد. به همین دلیل، ترانزیستور برای راه‌اندازی بارهایی مانند رله، موتور کوچک یا LED با استفاده از میکروکنترلرها بسیار کاربردی است.

تفاوت ترانزیستورهای BJT و MOSFET

ترانزیستورهای BJT از جریان پایه برای کنترل جریان بین کلکتور و امیتر استفاده می‌کنند. این گروه در مدارهای تقویت‌کننده، کلیدزنی و برخی مدارهای آنالوگ به کار می‌روند.

در مقابل، ترانزیستورهای MOSFET با ولتاژ اعمال‌شده به گیت کنترل می‌شوند و در بسیاری از کاربردهای سوئیچینگ، مصرف توان کنترلی پایینی دارند. این ویژگی باعث شده است که در منابع تغذیه سوئیچینگ، کنترل موتور، مدارهای مدیریت توان و تجهیزات دیجیتال بسیار مورد توجه قرار بگیرند. البته انتخاب میان BJT و MOSFET به شرایط مدار وابسته است. ولتاژ و جریان بار، سرعت کلیدزنی، نوع سیگنال کنترلی و میزان تلفات حرارتی، از عواملی هستند که باید پیش از انتخاب بررسی شوند.

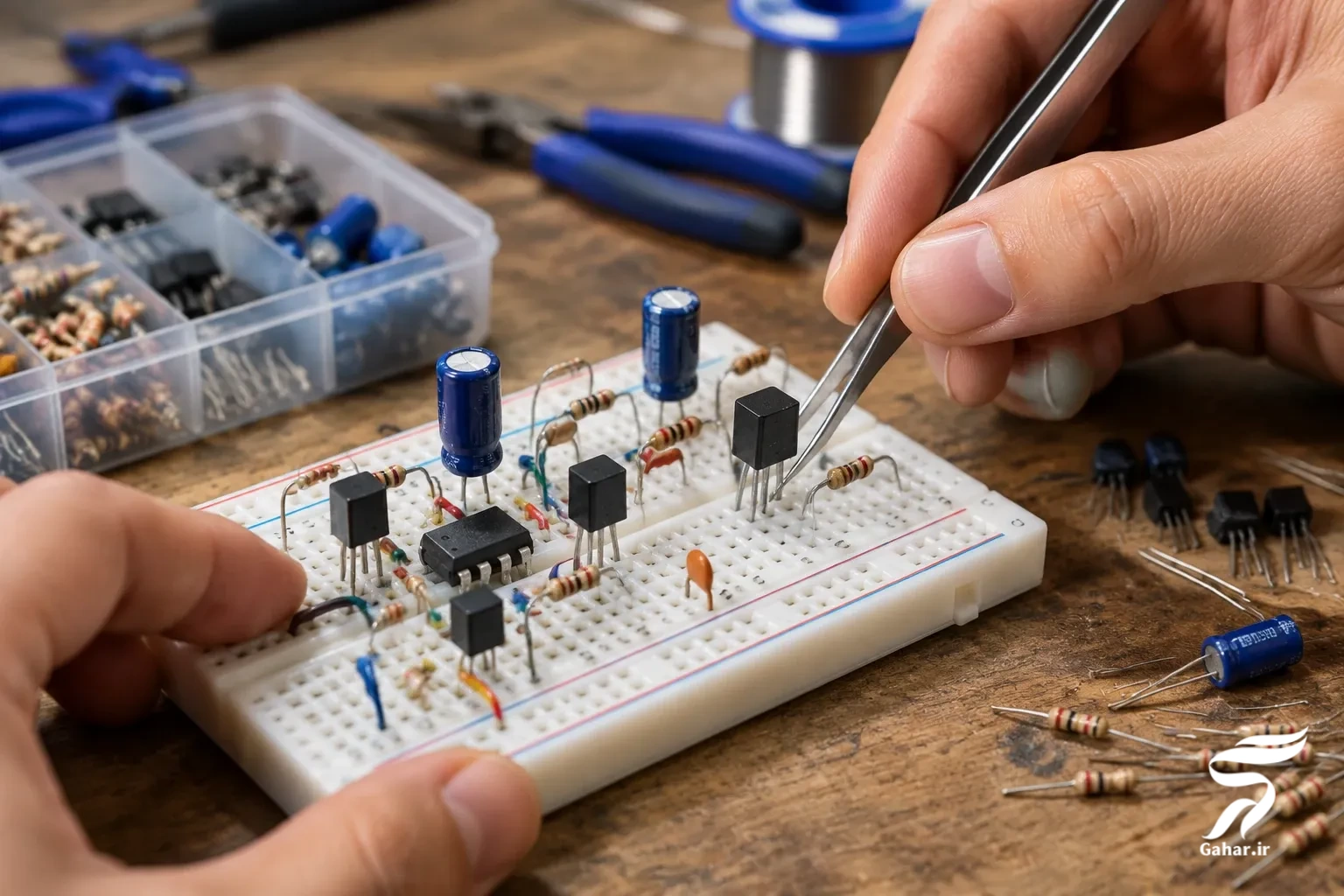

تفاوت مقاومت، خازن، دیود و ترانزیستور در یک نگاه

با وجود اینکه هر چهار قطعه در مدارهای الکترونیکی استفاده می‌شوند، عملکرد آن‌ها یکسان نیست. مقاومت بیشتر برای محدودسازی جریان و تقسیم ولتاژ کاربرد دارد؛ خازن انرژی را ذخیره می‌کند و در فیلتر کردن و کاهش نوسانات ولتاژ نقش دارد. دیود جهت عبور جریان را کنترل می‌کند و در یکسوسازی و محافظت از مدار به کار می‌رود. ترانزیستور نیز امکان کنترل جریان و تقویت سیگنال را فراهم می‌کند و می‌تواند به‌عنوان یک کلید الکترونیکی عمل کند.

برای درک بهتر تفاوت این قطعات، یک مدار تغذیه ساده را در نظر بگیرید. دیودها می‌توانند ولتاژ متناوب را یکسوسازی کنند، خازن‌ها نوسانات خروجی را کاهش دهند، مقاومت‌ها جریان بخش‌های مختلف مدار را تنظیم کنند و ترانزیستورها وظیفه کنترل یا تنظیم جریان را بر عهده بگیرند. در چنین مداری، عملکرد صحیح هر قطعه به انتخاب درست سایر اجزا نیز وابسته است. به همین دلیل، آشنایی با مشخصات فنی و نحوه عملکرد قطعات، یکی از مراحل ضروری طراحی و ساخت تجهیزات الکترونیکی محسوب می‌شود.
